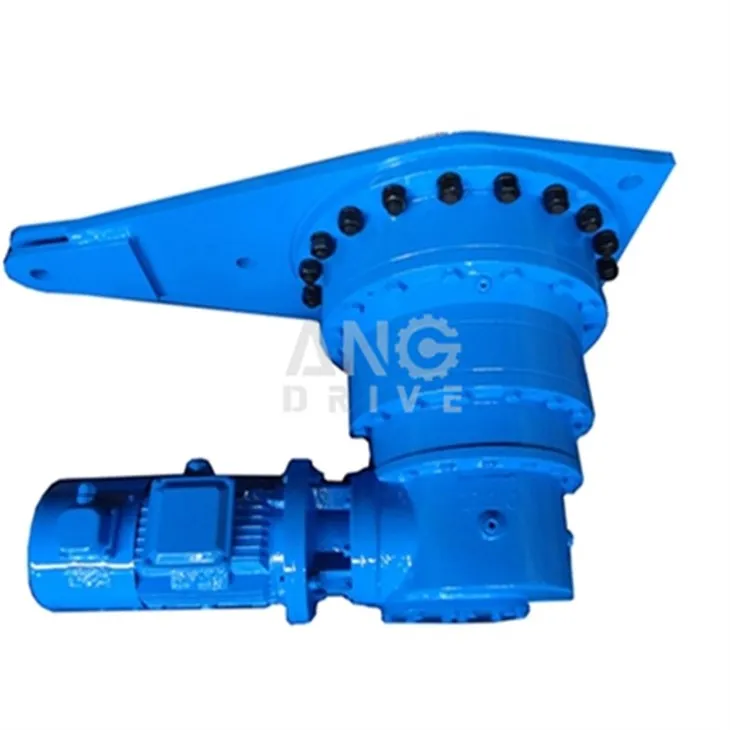

90 degree right angle planetary gear motor
China manufacturer coaxial shaft price planetary gearbox
China manufacturer high torque price planetary gear unit
China manufacturer inline shaft price planetary gear reducer
China manufacturer output flange price planetary gear box
China manufacturer right angle industrial heavy duty price planetary gearbox
China manufacturer right angle shaft price planetary gear reductor

遊星歯車駆動装置

有利な価格、短納期、タイムリーなサービス-- ANG は、高効率、低騒音、低温度上昇、長寿命などを備えた遊星歯車駆動装置の信頼できるサプライヤーです。

お問い合わせを送る

製品説明

遊星歯車装置とは何ですか?

遊星歯車装置は、遊星歯車システムを使用するギアボックスの一種です。

このシステムはサンギヤ、プラネットギヤ、リングギヤで構成されています。太陽の歯車が中心の歯車で、その周りを惑星の歯車が回転します。遊星歯車は、太陽歯車の周りを回転するキャリアに固定されています。リングギアは遊星歯車と噛み合う外側の歯車です。

パラメータと材質

力	最大8000KW
ギヤ比	3.5から4000まで
出力トルク	3 ～ 900 kN.m
本体材質	鋳鉄ハウジング
ハウジング硬度	HBS190～240
ギアの材質	20クロムチタン
歯車の表面硬さ	HRC58度～62度
ギアの芯硬度	HRC33～40
シャフト材質	42CrMo
効率	約95%
最大ノイズ	60～68dB
最大温度上昇	40度
オイルの最大温度上昇	50度

ギア比

種類	比率	種類	比率
P2N (2段階)	25, 28, 31.5, 35.5, 40	P3N（3ステージ）	140, 160, 180, 200, 225, 250, 280
P2L（2段階）	31.5, 35.5, 40, 45, 50, 56, 63, 71, 80, 90, 100	-	-
P2S（2段階）	45, 50, 56, 63, 71, 80, 90, 100, 112, 125	P3S（3ステージ）	280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900
P2K (2段階)	112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560	P3K（3ステージ）	560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800, 3150, 3550, 4000

遊星歯車装置の写真

Foot base mounted planetary gearbox — フット＆フランジ付きギアボックス

Double dual shaft flange planetary gearbox — デュアルフランジ付きギアボックス

Torque arm mounted planetary gearbox — インストールプレート付きギアボックス

China manufacturer inline shaft price planetary gear reducer — フットプレート付きギアボックス

China manufacturer output flange price planetary gear box — 出力フランジ付きギヤボックス

China manufacturer right angle shaft price planetary gear reductor — 90度ギアボックス

当社の遊星歯車装置の利点?

売れ筋のギアモーター

New design NMRV reduction worm gearbox — NMRV ウォーム減速機

WP worm drive gear speed reducer — WPウォームリダクター

helical Inline coaxial gear motor — ヘリカルリダクター

helical bevel right angle gear motor — 直角リダクター

SMSR parallel hollow shaft mounted manufacturer price gearbox — シャフト取り付け型減速機

parallel shaft industrial gearbox — 工業用減速機

right angle planetary gear unit — 精密遊星減速機

stainless steel inox worm reducer gearbox — ステンレス製リダクター

stainless steel electric motor — ステンレス鋼製電気モーター

遊星歯車駆動装置の主な種類は何ですか?

遊星ギアボックスは、多くの機械や機械システムの重要なコンポーネントです。これらは、コンパクトで効率的なパッケージで高トルクと速度低減を実現するように設計されています。遊星ギアボックスにはいくつかの種類があり、それぞれに独自の利点と用途があります。遊星歯車装置の主な種類を見てみましょう。

1. 標準遊星歯車駆動装置: これは最も一般的なタイプの遊星歯車装置で、太陽歯車、遊星歯車、およびリング歯車で構成されます。遊星歯車は、静止した太陽歯車の周りを回転します。リングギアはギアボックスのケーシングに固定されており、出力を提供します。このタイプのギアボックスは高いトルク密度と効率を実現し、多くの用途に適しています。
2. インライン遊星歯車装置: このタイプの遊星歯車装置では、入力軸と出力軸が一直線上にあるため、よりコンパクトな設計が可能になります。ロボット、オートメーション、医療機器など、スペースが限られている用途でよく使用されます。
3. 直角遊星歯車装置: 直角遊星歯車装置では、入力軸と出力軸が互いに直角です。このタイプのギアボックスは、コンベヤシステムやポンプなど、スペースが限られており、方向変更が必要な用途でよく使用されます。
4. 遊星サーボギアボックス: このタイプのギアボックスは、ロボット工学や CNC 機械などの高精度アプリケーションで使用するために設計されています。高剛性、低バックラッシ、優れた繰り返し精度を実現します。
5. ハーモニックドライブ遊星ギアドライブ: このタイプのギアボックスは、従来のギアではなく、柔軟なスプラインを使用してトルクを伝達します。高精度でバックラッシュがないため、航空宇宙や防衛など、精度が重要な用途に適しています。

全体として、遊星ギアボックスは、幅広い用途に使用できる多用途で効率的なコンポーネントです。利用可能なさまざまなタイプの遊星ギアボックスを理解すると、特定のニーズに適したものを選択するのに役立ちます。
